ทีแอลดี อิเล็คทรอนิคส์ผลิตสาย HDMI 2.0 ความเร็วสูงระดับพรีเมียม สำหรับจอแสดงผล 4K, ระบบความบันเทิงภายในบ้าน, อุปกรณ์เล่นเกม, โปรเจ็กเตอร์, ห้องประชุม, ป้ายดิจิทัล และการติดตั้ง AV ระดับมืออาชีพ
สายเคเบิลรองรับแบนด์วิดท์สูงสุด 18 Gbps และออกแบบมาสำหรับแอปพลิเคชันต่างๆ เช่น วิดีโอ 4K@60Hz, HDR และเสียงดิจิทัลแบบหลายช่องสัญญาณ การกำหนดค่าที่มีให้เลือก ได้แก่ ความยาวสายเคเบิลที่แตกต่างกัน เกจตัวนำ โครงสร้างการป้องกัน และวัสดุแจ็คเก็ต เพื่อให้เหมาะกับการติดตั้งที่แตกต่างกันและข้อกำหนดของ OEM
เราสนับสนุนการพัฒนาตัวอย่าง การผลิตจำนวนมาก และการปรับแต่งแบบ OEM รวมถึงความยาวสายเคเบิล ประเภทตัวเชื่อมต่อ สีของสายเคเบิล โลโก้ และบรรจุภัณฑ์

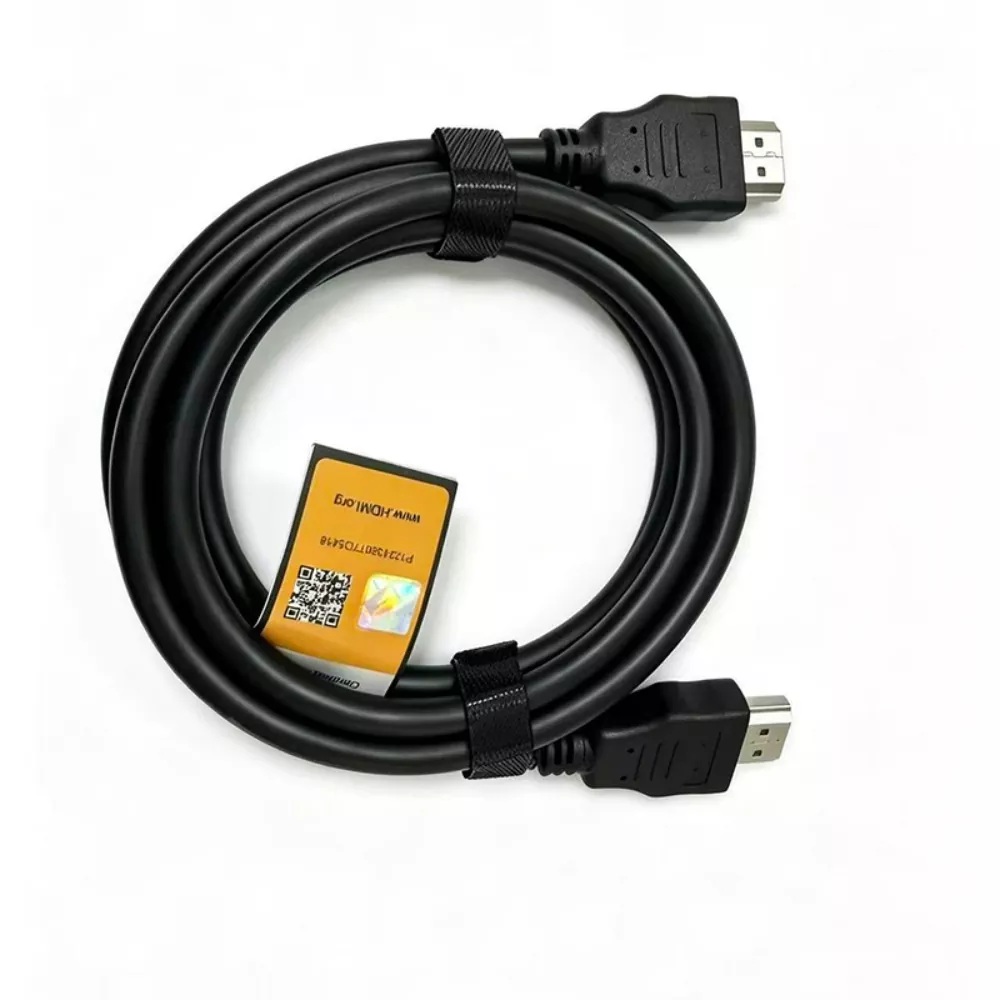

สายเคเบิล HDMI 2.0 ความเร็วสูงระดับพรีเมียมเป็นสายเคเบิลอินเทอร์เฟซดิจิทัลแบบมีฉนวนซึ่งออกแบบมาเพื่อส่งวิดีโอความละเอียดสูงที่ไม่มีการบีบอัดและเสียงแบบหลายช่องสัญญาณระหว่างอุปกรณ์ต้นทาง (เช่น เครื่องเล่น Blu-ray 4K, คอนโซลเกม, กล่องรับสัญญาณ, พีซี) และจอแสดงผล (เช่น ทีวี UHD, โปรเจ็กเตอร์, จอภาพ) ต่างจากสาย HDMI มาตรฐาน สาย HDMI 2.0 รองรับแบนด์วิดท์สูงสุด 18 Gbps ทำให้ได้ความละเอียด 4K ที่ 60 Hz พร้อม HDR (High Dynamic Range) สีเข้ม และรูปแบบเสียงเซอร์ราวด์ที่สมจริง เช่น Dolby Atmos และ DTS:X สายเคเบิล HDMI 2.0 ความเร็วสูงระดับพรีเมียมของ TLD สร้างขึ้นด้วยตัวนำทองแดงเคลือบดีบุก ระบบป้องกันสามชั้น และขั้วต่อเคลือบทองเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณที่ไม่มีการสูญเสียในระยะทางที่ไกลขึ้น ทำให้เป็นตัวเลือกที่ต้องการสำหรับโฮมเธียเตอร์ ป้ายดิจิทัล ห้องประชุม และชั้นวาง AV ระดับมืออาชีพ
สายเคเบิลรองรับแบนด์วิธสูงสุด 18 Gbps เหมาะสำหรับ 4K@60Hz ที่รองรับและแอปพลิเคชันภาพและเสียงดิจิทัลแบนด์วิธสูงอื่นๆ
รองรับแอพพลิเคชั่น 4K@60Hz, HDR และสีเข้มตามอุปกรณ์ที่เชื่อมต่อและการกำหนดค่าระบบ
ข้อกำหนด HDMI 2.0 รองรับการส่งสัญญาณเสียงดิจิตอลแบนด์วิธสูงสำหรับระบบภาพและเสียงที่เข้ากันได้
โครงสร้างฟอยล์ เปีย และลวดเดรนช่วยลดอิทธิพลของการรบกวนทางแม่เหล็กไฟฟ้าในการติดตั้งที่การป้องกันเป็นสิ่งสำคัญ
ความยาวสายเคเบิล เกจตัวนำ วัสดุปลอกหุ้ม สี และการกำหนดค่าตัวเชื่อมต่อต่างๆ มีให้เลือกตามความต้องการของโครงการ
เหมาะสำหรับทีวี 4K, เครื่องเล่น Blu-ray, กล่องรับสัญญาณ, เกมคอนโซล และอุปกรณ์ภาพและเสียงภายในบ้านอื่นๆ
การกำหนดค่าสายเคเบิล HDMI 2.0 เหมาะสำหรับแอปพลิเคชันเกม 4K@60Hz ที่รองรับ

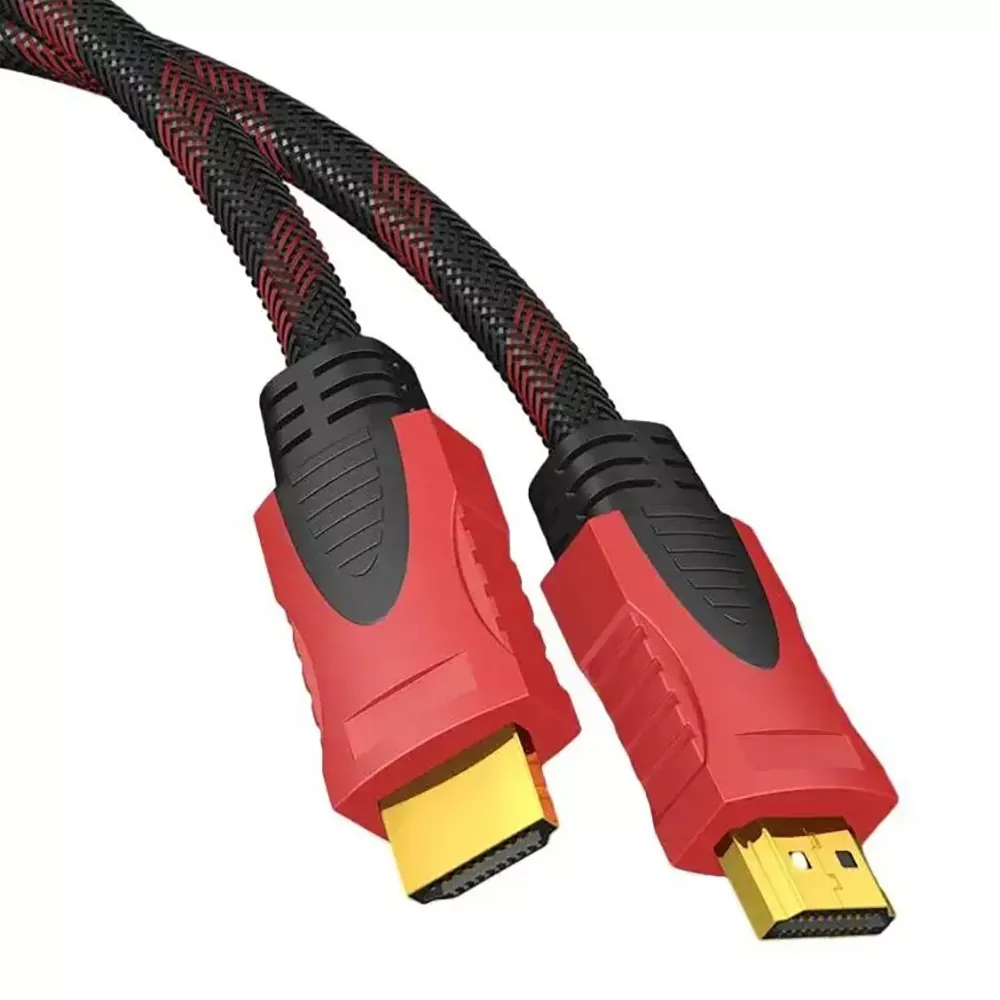

ใช้สำหรับโปรเจ็กเตอร์ จอภาพ และระบบแสดงผลเชิงพาณิชย์ที่ต้องการการส่งสัญญาณวิดีโอดิจิทัลความละเอียดสูง
เหมาะสำหรับการแสดงห้องประชุม ชั้นวาง AV ป้ายดิจิตอล และการติดตั้งภาพและเสียงเชิงพาณิชย์อื่นๆ
ชุดสาย HDMI ที่ปรับแต่งเองสามารถรวมเข้ากับอุปกรณ์อิเล็กทรอนิกส์และผลิตภัณฑ์ฉลากส่วนตัวได้
สาย HDMI แบ่งตามเวอร์ชันและระดับประสิทธิภาพ TLD จัดหาสายเคเบิลตามข้อกำหนดหลายประการเพื่อให้เหมาะกับความต้องการใช้งานที่แตกต่างกัน:
|
คุณสมบัติ |
มาตรฐาน HDMI (1.4) |
HDMI2.0 |
HDMI2.1 |
|
แบนด์วิธ |
10.2 กิกะบิตต่อวินาที |
18 กิกะบิตต่อวินาที |
48 กิกะบิตต่อวินาที |
|
ความละเอียดสูงสุด |
4K @ 30 เฮิรตซ์ |
4K @ 60 เฮิร์ต (HDR) |
8K @ 60 เฮิรตซ์ / 4K @ 120 เฮิรตซ์ |
|
การสนับสนุนด้านเสียง |
8 ช่อง |
32 ช่อง, Dolby Atmos, DTS:X |
eARC ที่ได้รับการปรับปรุง เสียงตามวัตถุ |
|
ประเภทตัวเชื่อมต่อ |
มาตรฐาน Type-A |
มาตรฐาน Type-A (พร้อมตัวเลือก Ethernet) |
Type-A / Type-C (สำหรับมินิ/ ไมโคร) |
|
ฟอร์มแฟกเตอร์ของสายเคเบิล |
กลมหรือแบน |
แบบกลม (เกจหนา) |
แบบกลม (ได้รับการรับรองความเร็วสูงพิเศษ) |
|
ความยาวเริ่มต้น |
1.8ม. – 5ม |
1.8 ม. – 15 ม. (ตัวเลือกแบบแอคทีฟสูงถึง 30 ม.) |
1ม. – 3ม. (พาสซีฟ); ใช้งานได้ถึง 15m |
|
การป้องกัน |
ขั้นพื้นฐาน |
สามชั้น (ฟอยล์ + เปีย + สายเดรน) |
การลด EMI ขั้นสูง |
|
การรับรอง |
ประเภทที่ 1/2 |
รับรองความเร็วสูงระดับพรีเมี่ยม |
ได้รับการรับรองความเร็วสูงพิเศษ |
HDMI 2.0 คือมาตรฐานอุตสาหกรรมสำหรับเนื้อหา 4K HDR ในปัจจุบัน ของเราสาย HDMI 2.0 ความเร็วสูงระดับพรีเมียม สามารถใช้งานร่วมกับอุปกรณ์ HDMI 1.4 แบบย้อนหลังได้อย่างสมบูรณ์ และเข้ากันได้กับแหล่งสัญญาณ HDMI 2.1 ส่วนใหญ่ (แม้ว่าจะจำกัดอยู่ที่ 18 Gbps) สำหรับแอปพลิเคชัน 8K หรือ 4K @ 120 Hz TLD ยังมีสาย HDMI 2.1 ความเร็วสูงพิเศษอีกด้วย โปรดสอบถามรายละเอียดจากทีมขายของเรา
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
วัสดุตัวนำ |
ทองแดงกระป๋องบริสุทธิ์ (26–30 AWG, แบบหลายเกลียว) |
|
แบนด์วิธ |
18 กิกะบิตต่อวินาที |
|
ความละเอียดที่รองรับ |
4K @ 60 เฮิรตซ์, 1440p @ 120 เฮิรตซ์, 1080p @ 240 เฮิรตซ์ |
|
การสนับสนุนสี |
สีลึก 10 บิต / 12 บิต, HDR10, Dolby Vision, HLG |
|
การสนับสนุนด้านเสียง |
32 ช่อง, Dolby Atmos, DTS: X, TrueHD |
|
การป้องกัน |
สามชั้น (ฟอยล์ + เปีย + สายเดรน) |
|
ประเภทตัวเชื่อมต่อ |
มาตรฐาน Type-A (19 พิน ตัวผู้/ตัวผู้) |
|
การชุบขั้วต่อ |
หน้าสัมผัสและเปลือกเคลือบทอง 15µ |
|
วัสดุแจ็คเก็ต |
PVC (มาตรฐาน) / LSZH (ฮาโลเจนเป็นศูนย์ควันต่ำ อุปกรณ์เสริม) |
|
ช่วงอุณหภูมิ |
-10°C ถึง 80°C (14°F ถึง 176°F) |
|
ความต้านทาน |
100 โอห์ม ± 5% |
|
รัศมีโค้งขั้นต่ำ |
4 × เส้นผ่านศูนย์กลางภายนอก |
|
ความยาวมาตรฐาน |
0.5ม., 1ม., 1.8ม., 3ม., 5ม., 7.5ม., 10ม., 15ม. |
|
ความยาวแฝงสูงสุด |
15ม. (ได้รับการรับรอง) |
|
ความยาวที่ใช้งานสูงสุด |
30 ม. (พร้อมรีไดเวอร์/อีควอไลเซอร์ในตัว) |
ผู้ผลิตควบคุมกระบวนการประกอบสายเคเบิลหลักตั้งแต่การเตรียมตัวนำจนถึงการทดสอบขั้นสุดท้าย
ตัวนำทองแดงกระป๋องถูกจัดเตรียมตามเกจและโครงสร้างสายเคเบิลที่ระบุ
วัสดุฉนวนและอิเล็กทริกได้รับการประมวลผลตามการออกแบบทางไฟฟ้าและเครื่องกลที่ต้องการ
โครงสร้างฟอยล์ เปีย และลวดเดรนถูกประกอบขึ้นตามการออกแบบชีลด์ที่เลือก
ขั้วต่อ HDMI ได้รับการประกอบขึ้นตามการกำหนดค่าพินและการออกแบบสายเคเบิลที่ต้องการ ตามด้วยการปั้นทับและการคลายความเครียดตามความเหมาะสม
ชุดสายเคเบิลสำเร็จรูปได้รับการตรวจสอบทางไฟฟ้าและการทำงานตามข้อกำหนดของผลิตภัณฑ์ที่ได้รับการยืนยัน
การผลิตมุ่งเน้นไปที่ชุดสาย HDMI สำหรับผู้บริโภค การใช้งาน AV และ OEM ในเชิงพาณิชย์
ความยาวสายเคเบิล เกจตัวนำ การชีลด์ การออกแบบตัวเชื่อมต่อ วัสดุปลอกหุ้ม และบรรจุภัณฑ์สามารถปรับเปลี่ยนได้ตามความต้องการในการใช้งาน
โรงงานรองรับการพัฒนาตัวอย่าง การยืนยันข้อมูลจำเพาะ และการผลิตในปริมาณที่มากขึ้น
การเตรียมสายเคเบิล การสิ้นสุดขั้วต่อ และการตรวจสอบทางไฟฟ้าได้รับการจัดการภายในกระบวนการผลิต
สามารถพัฒนาข้อกำหนดเฉพาะ สี แบรนด์ และบรรจุภัณฑ์ที่กำหนดเองสำหรับโครงการ OEM ได้
ใช้เพื่อส่งสัญญาณวิดีโอและเสียงดิจิทัลระหว่างแหล่งสัญญาณและอุปกรณ์แสดงผลที่รองรับ รวมถึงทีวี 4K ระบบเกม โปรเจ็กเตอร์ จอภาพ และอุปกรณ์ AV เชิงพาณิชย์
HDMI 2.0 รองรับแบนด์วิธสูงสุด 18 Gbps
ใช่. ผลิตภัณฑ์ที่ระบุได้รับการออกแบบสำหรับแอปพลิเคชัน 4K@60Hz โดยขึ้นอยู่กับอุปกรณ์ที่เชื่อมต่อและการกำหนดค่าระบบที่สมบูรณ์
การกำหนดค่าที่ให้มาประกอบด้วยตัวนำทองแดงเคลือบดีบุกขนาด 26 AWG ถึง 30 AWG
ใช่. ความยาวสายเคเบิล การกำหนดค่าตัวเชื่อมต่อ เกจตัวนำ การชีลด์ วัสดุหุ้ม สี โลโก้ และบรรจุภัณฑ์สามารถปรับแต่งได้
ความยาวมาตรฐาน ได้แก่ 0.5 ม., 1 ม., 1.8 ม., 3 ม., 5 ม., 7.5 ม., 10 ม. และ 15 ม. การกำหนดค่าที่ใช้งานอยู่สามารถขยายได้ถึง 30 ม. ตามการออกแบบที่ระบุ
ใช่. การกำหนดค่าสาย HDMI แบบแอคทีฟที่มีรีไดเวอร์/อีควอไลเซอร์ในตัวมีให้เลือกใช้ตามความยาวสายเคเบิลและการใช้งานที่ต้องการ
หากต้องการขอใบเสนอราคาที่แข่งขันได้สำหรับสาย HDMI 2.0, อะแดปเตอร์ หรืออุปกรณ์เสริม AV โปรดให้ข้อมูลต่อไปนี้แก่ทีมขายของเราที่ sales06@tldcable.com:
เวอร์ชัน HDMI ที่ต้องการ (HDMI 2.0 / HDMI 2.1 / HDMI มาตรฐาน)
ความยาวสายเคเบิลที่ต้องการ (เช่น 1 ม., 3 ม., 5 ม., 10 ม., 15 ม., กำหนดเอง)
ประเภทขั้วต่อ (อะแดปเตอร์ Type-A / Type-C / DVI-D / VGA)
ฟอร์มแฟกเตอร์ของสายเคเบิล (กลม / แบน / แอคทีฟ / พาสซีฟ)
วัสดุแจ็คเก็ต (PVC / LSZH / CMX ที่ได้รับการจัดอันดับกลางแจ้ง)
มาตรวัดตัวนำ (26 AWG / 28 AWG / 30 AWG)
ข้อกำหนดการป้องกัน (การป้องกัน EMI สามชั้นมาตรฐาน / การป้องกัน EMI หนักเป็นพิเศษ)
ปริมาณการสั่งซื้อ (สั่งตัวอย่างหรือการผลิตจำนวนมาก)
นี่เป็นโครงการ การจัดจำหน่าย หรือการสร้างแบรนด์ OEM หรือไม่
ความยาวหรือสีที่กำหนดเอง?
บรรจุภัณฑ์แบบกำหนดเอง (กล่องแบรนด์ ป้ายห้อย ตุ่ม)?
การพิมพ์โลโก้ OEM/ODM บนแจ็คเก็ตเคเบิลหรือขั้วต่อ?
การสิ้นสุดแบบพิเศษ (อะแดปเตอร์มุม การติดฉลากแบบกำหนดเอง)?
ต้องการการรับรองเฉพาะ (UL, CE, FCC, HDMI LA, RoHS ฯลฯ) หรือไม่
ต้องการรายงานการทดสอบหรือการตรวจสอบจากบุคคลที่สามหรือไม่
ประเทศ/ท่าเรือปลายทาง
วิธีการจัดส่งที่ต้องการ (การขนส่งทางอากาศ, การขนส่งทางทะเล, บริการจัดส่งด่วน)
ระยะเวลาการนำส่งที่กำหนด (เช่น 7 วัน / 15 วัน / 30 วัน)
