A DC ชายกับหญิง 433MHz รีโมทคอนโทรลสวิตช์มอบวิธีที่สะดวกในการควบคุมอุปกรณ์ที่ใช้ไฟ DC ที่ใช้ร่วมกันได้แบบไร้สาย แทนที่จะใช้งานสวิตช์หรือใช้สายเคเบิลควบคุมไปยังอุปกรณ์ ผู้ใช้สามารถส่งสัญญาณไร้สายผ่านเครื่องส่งสัญญาณระยะไกล 433MHz ไปยังโมดูลตัวรับสัญญาณที่เชื่อมต่อระหว่างแหล่งจ่ายไฟ DC และโหลดได้ การจัดเตรียมนี้มีประโยชน์สำหรับการให้แสงสว่าง อุปกรณ์ไฟฟ้าขนาดเล็ก ระบบการเข้าถึง โครงการระบบอัตโนมัติ แผงควบคุม และการใช้งานแรงดันไฟฟ้าต่ำอื่นๆ
อย่างไรก็ตาม การเลือกและติดตั้งสวิตช์ไร้สายเกี่ยวข้องมากกว่าแค่การจับคู่ขั้วต่อ DC ตัวผู้และตัวเมีย แรงดันไฟฟ้า กระแสไฟฟ้า ขั้วของขั้วต่อ การกำหนดค่าเอาต์พุตของตัวรับสัญญาณ ระยะการทำงาน สภาพแวดล้อม การรบกวน และคุณลักษณะโหลด ล้วนส่งผลต่อประสิทธิภาพการทำงาน คู่มือนี้จะอธิบายข้อควรพิจารณาทางเทคนิคที่สำคัญ เพื่อให้ผู้ซื้อ ผู้ติดตั้ง และผู้วางระบบสามารถหลีกเลี่ยงปัญหาความเข้ากันได้ และสร้างโซลูชันการควบคุมไร้สายที่เชื่อถือได้มากขึ้น

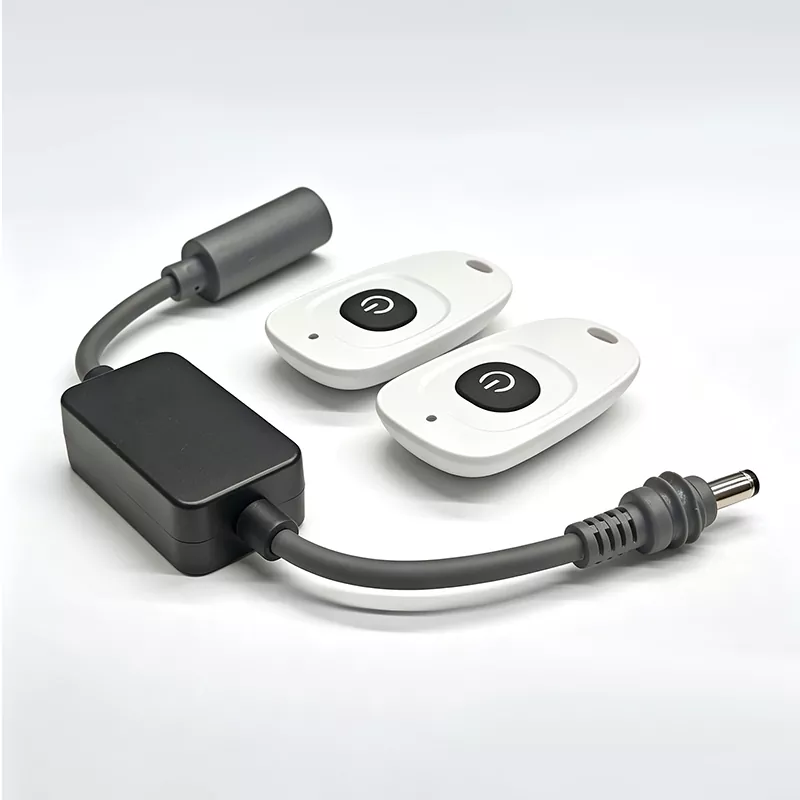

สวิตช์ควบคุมระยะไกล DC ชายเป็นหญิง 433MHz เป็นชุดสวิตช์ไร้สายที่ออกแบบมาเพื่อควบคุมโหลดไฟฟ้า DC จากระยะไกล โดยทั่วไปจะรวมขั้วต่อ DC ชายและหญิงเข้ากับตัวรับสัญญาณไร้สาย 433MHz และเครื่องส่งสัญญาณระยะไกล การจัดเรียงตัวเชื่อมต่อทำให้อุปกรณ์สามารถรวมเข้ากับวงจรไฟฟ้ากระแสตรงที่มีอยู่ได้โดยไม่ต้องเดินสายใหม่จำนวนมาก
แนวคิดพื้นฐานนั้นตรงไปตรงมา: แหล่งจ่ายไฟ DC จ่ายไฟฟ้าให้กับโมดูลสวิตชิ่ง ในขณะที่รีโมทคอนโทรล 433MHz ทำหน้าที่สั่งงานแบบไร้สาย เมื่อเครื่องรับรับรู้สัญญาณที่ถูกต้อง วงจรสวิตชิ่งภายในจะเปลี่ยนสถานะและควบคุมพลังงานที่ส่งไปยังโหลดที่เชื่อมต่ออยู่
การออกแบบนี้สามารถแก้ปัญหาทั่วไปหลายประการได้ อุปกรณ์อาจถูกติดตั้งในตำแหน่งที่เข้าถึงได้ยาก สวิตช์ทางกายภาพอาจติดตั้งได้ยาก หรือผู้ใช้อาจจำเป็นต้องควบคุมอุปกรณ์หลายตัวจากระยะไกล โซลูชันสวิตช์ DC แบบไร้สายสามารถลดการเดินสายเคเบิลและทำให้การทำงานในแต่ละวันสะดวกยิ่งขึ้น
โดยทั่วไปกระบวนการดำเนินงานประกอบด้วยสี่ขั้นตอน: การส่ง การรับ การถอดรหัส และการสลับ เมื่อกดปุ่มบนรีโมทคอนโทรล เครื่องส่งสัญญาณจะสร้างสัญญาณความถี่วิทยุแบบเข้ารหัสรอบย่านความถี่ 433MHz โมดูลตัวรับจะฟังสัญญาณที่เกี่ยวข้องและตรวจสอบว่าตรงกับรหัสควบคุมที่ตั้งโปรแกรมไว้หรือไม่
หลังจากการรับรู้สำเร็จ เครื่องรับจะเปิดใช้งานวงจรสวิตชิ่ง ขึ้นอยู่กับการออกแบบผลิตภัณฑ์ การดำเนินการนี้อาจเปิดหรือปิดโหลด DC ที่เชื่อมต่อ เปลี่ยนแปลงระหว่างสถานะการทำงานที่แตกต่างกัน หรือทริกเกอร์เอาท์พุตชั่วขณะ
ส่งคำสั่งไร้สาย
ดำเนินการข้อมูลการควบคุมที่เข้ารหัส
รับและตรวจสอบสัญญาณ
ควบคุมกำลังไฟฟ้าให้กับโหลดที่เชื่อมต่ออยู่
ประสิทธิภาพที่แท้จริงขึ้นอยู่กับกำลังของเครื่องส่งสัญญาณ ความไวของตัวรับสัญญาณ การออกแบบเสาอากาศ สภาพแวดล้อมการติดตั้ง สิ่งกีดขวาง สัญญาณรบกวนทางไฟฟ้า และโปรโตคอล 433MHz เฉพาะที่ใช้โดยอุปกรณ์
| ส่วนประกอบ | การทำงาน | สิ่งที่ต้องตรวจสอบ |
|---|---|---|
| ขั้วต่อ DC ตัวผู้ | เชื่อมต่อกับช่องเสียบ DC หรือสายเคเบิลที่รองรับ | ขนาด ขั้ว พิกัดกระแส |
| ขั้วต่อ DC หญิง | ให้การเชื่อมต่อกับโหลด DC | ขนาดปลั๊กและขั้วที่ตรงกัน |
| เครื่องรับคลื่นความถี่วิทยุ | รับคำสั่งระยะไกล | ความถี่ พิสัย วิธีการเข้ารหัส |
| วงจรสวิตชิ่ง | ควบคุมกระแสให้กับโหลด | ความจุแรงดันและกระแส |
| เครื่องส่งสัญญาณระยะไกล | ส่งคำสั่งผู้ใช้ | ความเข้ากันได้และระยะการทำงาน |
ความเข้ากันได้ทางไฟฟ้าถือเป็นข้อพิจารณาที่สำคัญที่สุดประการหนึ่งเมื่อเลือกสวิตช์ DC ไร้สาย ผลิตภัณฑ์ที่เหมาะกับกลไกอาจยังไม่เหมาะสมกับระบบไฟฟ้า ผู้ซื้อควรตรวจสอบเอกสารข้อมูลจำเพาะฉบับสมบูรณ์ แทนที่จะอาศัยเพียงชื่อผลิตภัณฑ์เท่านั้น
รูปแบบที่ใช้ตัวเชื่อมต่อขนาดกะทัดรัดทำให้สวิตช์ไร้สายประเภทนี้เหมาะสำหรับสถานการณ์การควบคุมแรงดันไฟฟ้าต่ำหลายสถานการณ์ อาจมีประโยชน์อย่างยิ่งในกรณีที่การติดตั้งสายควบคุมแบบมีสายใหม่จะทำให้เวลาในการติดตั้งเพิ่มขึ้นหรือสร้างอินเทอร์เฟซผู้ใช้ที่ไม่สะดวก
การควบคุมระยะไกลของแถบ LED, โคมไฟ, ไฟตู้, ไฟตกแต่ง และผลิตภัณฑ์ไฟ DC อื่นๆ ที่เข้ากันได้
การควบคุมแบบไร้สายที่สะดวกสำหรับเครื่องใช้ไฟฟ้าแรงดันต่ำและโครงการระบบอัตโนมัติที่เลือก
มีประโยชน์สำหรับการสลับสัญญาณ LED และไฟแสดงผลที่เข้ากันได้จากระยะไกล
ส่วนประกอบที่ใช้งานได้จริงสำหรับต้นแบบ โปรเจ็กต์งานอดิเรก ระบบการศึกษา และการควบคุมแบบกำหนดเอง
สามารถรวมเข้ากับวงจรควบคุมแรงดันต่ำที่เหมาะสมซึ่งจำเป็นต้องเปิดใช้งานแบบไร้สาย
เหมาะสำหรับการใช้งานควบคุมเสริมแรงดันไฟฟ้าต่ำที่เลือกหลังจากการตรวจสอบความถูกต้องทางไฟฟ้าและความปลอดภัย
การติดตั้งควรเริ่มต้นด้วยการตัดการเชื่อมต่อไฟฟ้า ก่อนที่จะเชื่อมต่อสิ่งใดๆ ให้ระบุแหล่งจ่ายไฟ DC โหลดที่ควบคุม ขั้วของตัวเชื่อมต่อ และแรงดันไฟฟ้าและกระแสไฟที่กำหนดของสวิตช์
สำหรับแต่ละโครงการ ความเข้ากันได้ของตัวเชื่อมต่อและพิกัดทางไฟฟ้ามักมีความสำคัญเป็นอันดับแรก สำหรับโครงการ OEM การขายส่ง และการบูรณาการระบบ ปัจจัยเพิ่มเติม เช่น การปรับแต่ง บรรจุภัณฑ์ ความสม่ำเสมอในการผลิต การควบคุมคุณภาพ และความสามารถในการจัดหาในระยะยาว มีความสำคัญเท่าเทียมกัน
| ความต้องการ | แนะนำให้ตรวจสอบ |
|---|---|
| ความเข้ากันได้ทางไฟฟ้า | ข้อมูลจำเพาะของแรงดันไฟฟ้า กระแส ขั้ว ขั้วต่อ |
| ประสิทธิภาพไร้สาย | ความเข้ากันได้ 433MHz, ช่วง, การออกแบบเสาอากาศ, ความต้านทานการรบกวน |
| สภาพแวดล้อมการใช้งาน | ข้อกำหนดด้านอุณหภูมิ ความชื้น ฝุ่น ตู้ |
| ข้อกำหนดการผลิต | MOQ, เวลานำ, ความสม่ำเสมอของคุณภาพ, บรรจุภัณฑ์, การปรับแต่ง |
ซัพพลายเออร์ที่เชื่อถือได้ควรสามารถจัดเตรียมข้อกำหนดทางเทคนิคที่ชัดเจน และตอบคำถามเชิงปฏิบัติเกี่ยวกับขนาดตัวเชื่อมต่อ อัตรากำลังไฟฟ้า การจับคู่ระยะไกล โหมดสวิตช์ ความทนทานต่อการผลิต และข้อจำกัดในการใช้งาน
โดยทั่วไปสวิตช์ไร้สายจะใช้งานได้ตรงไปตรงมา แต่ข้อผิดพลาดในการติดตั้งและสภาพแวดล้อมอาจทำให้เกิดการทำงานที่ไม่คาดคิดได้ รายการตรวจสอบต่อไปนี้สามารถช่วยแยกปัญหาทั่วไปได้
| ปัญหา | สาเหตุที่เป็นไปได้ | แนะนำตรวจสอบ |
|---|---|---|
| ไม่มีการตอบสนอง | ไม่มีไฟฟ้าหรือการจับคู่ไม่ถูกต้อง | ตรวจสอบแหล่งจ่ายไฟและการจับคู่ระยะไกล |
| ช่วงการทำงานสั้น | สิ่งกีดขวางหรือการรบกวน RF | ย้ายตำแหน่งเครื่องรับและตรวจสอบตำแหน่งเสาอากาศ |
| โหลดไม่ทำงาน | แรงดันไฟฟ้า ขั้ว หรือเอาท์พุตโอเวอร์โหลดไม่ถูกต้อง | ตรวจสอบข้อกำหนดทางไฟฟ้า |
| การทำงานเป็นระยะๆ | สัญญาณอ่อน กำลังไม่เสถียร หรือการรบกวน | ตรวจสอบความเสถียรของพลังงานและสภาพแวดล้อม RF |
ข้อดีเหล่านี้มีประโยชน์อย่างยิ่งสำหรับโครงการปรับปรุง การติดตั้งชั่วคราว อุปกรณ์อิเล็กทรอนิกส์ DIY และผลิตภัณฑ์ที่รูปลักษณ์ภายนอกที่สะอาดเป็นสิ่งสำคัญ
ไม่จำเป็น. การใช้ความถี่เดียวกันร่วมกันไม่ได้รับประกันความเข้ากันได้ เครื่องส่งและเครื่องรับอาจใช้วิธีการเข้ารหัส โปรโตคอล ขั้นตอนการจับคู่ หรือรูปแบบสัญญาณที่แตกต่างกัน ตรวจสอบเสมอว่ารีโมทและตัวรับสัญญาณได้รับการออกแบบให้ทำงานร่วมกัน
ใช่. ขั้วต่อที่มีขนาดไม่ถูกต้องสามารถสร้างการเชื่อมต่อที่หลวม เพิ่มความต้านทานต่อการสัมผัส การทำงานไม่สม่ำเสมอ หรือเข้ากันไม่ได้โดยสมบูรณ์ ควรตรวจสอบขนาดเส้นผ่านศูนย์กลางภายนอกและขนาดพินด้านในตามความเหมาะสม
สามารถควบคุมไฟ DC LED ที่ใช้ร่วมกันได้เมื่อแรงดันไฟฟ้า กระแสไฟ การกำหนดค่าตัวเชื่อมต่อ ขั้วไฟฟ้า และข้อกำหนดการสลับอยู่ภายในข้อกำหนดจำเพาะของผลิตภัณฑ์ ตรวจสอบพิกัดโหลดก่อนการติดตั้งเสมอ
ระยะสัญญาณไร้สายอาจได้รับผลกระทบจากผนัง โครงสร้างโลหะ อุปกรณ์ไฟฟ้า การวางแนวเสาอากาศ ตำแหน่งการติดตั้ง สภาพแบตเตอรี่ และการรบกวนทางวิทยุ โดยทั่วไปควรเข้าใจช่วงที่ระบุว่าเป็นตัวเลขเงื่อนไขการทดสอบ ไม่ใช่การรับประกันสำหรับการติดตั้งทุกครั้ง
ความเหมาะสมขึ้นอยู่กับแรงดันไฟฟ้าและพิกัดกระแสของสวิตช์เฉพาะและคุณลักษณะของโหลด โหลดกำลังสูงหรือโหลดอุปนัยอาจต้องใช้รีเลย์ คอนแทคเตอร์ ไดรเวอร์ หรือสถาปัตยกรรมการควบคุมอื่นๆ ที่ได้รับการจัดอันดับอย่างเหมาะสม แทนที่จะเชื่อมต่อโหลดโดยตรงกับโมดูลสวิตช์ไร้สายขนาดเล็ก
ผู้ซื้อควรสอบถามเกี่ยวกับพิกัดแรงดันไฟฟ้าและกระแสไฟฟ้า ข้อมูลจำเพาะของตัวเชื่อมต่อ โปรโตคอลไร้สาย ระยะการทำงาน โหมดสวิตชิ่ง การตรวจสอบคุณภาพ ความพร้อมใช้งานของตัวอย่าง ปริมาณขั้นต่ำ บรรจุภัณฑ์ ตัวเลือกการปรับแต่ง ระยะเวลาในการผลิต และการสนับสนุนด้านเทคนิคหลังการขาย
สวิตช์ควบคุมระยะไกล DC ชายเป็นหญิง 433MHz สามารถมอบโซลูชันการควบคุมไร้สายที่ใช้งานได้จริงสำหรับอุปกรณ์ที่ใช้ไฟ DC ที่ใช้ร่วมกันได้ ความคุ้มค่าสูงสุดมาจากการรวมการเชื่อมต่อ DC แบบธรรมดาเข้ากับการควบคุมความถี่วิทยุที่สะดวกสบาย ทำให้มีประโยชน์ในระบบแสงสว่าง ระบบอัตโนมัติ ป้าย อิเล็กทรอนิกส์ โครงการปรับปรุง และการใช้งานแรงดันไฟฟ้าต่ำอื่นๆ
กุญแจสำคัญสู่ประสิทธิภาพที่เชื่อถือได้คือความเข้ากันได้ที่เหมาะสม ก่อนที่จะซื้อหรือติดตั้งสวิตช์ ให้ตรวจสอบแรงดันไฟฟ้ากระแสตรง กระแสไฟฟ้าสูงสุด ขนาดขั้วต่อ ขั้ว ความเข้ากันได้แบบไร้สาย โหมดสวิตช์ สภาพแวดล้อม และช่วงการทำงานที่คาดหวัง สำหรับโครงการเชิงพาณิชย์และ OEM ควรประเมินความสามารถของซัพพลายเออร์ ความสม่ำเสมอของผลิตภัณฑ์ การสนับสนุนการปรับแต่ง และการควบคุมคุณภาพด้วย
TLD Electronics (HK) บจกสามารถให้การสนับสนุนอย่างมืออาชีพสำหรับลูกค้าที่กำลังมองหาส่วนประกอบสวิตช์ DC และโซลูชันการควบคุมไร้สาย หากคุณกำลังพัฒนาผลิตภัณฑ์ใหม่ จัดหาส่วนประกอบเพื่อการขายส่ง หรือกำลังมองหาการกำหนดค่าที่เหมาะสมสำหรับการใช้งานเฉพาะติดต่อเราพร้อมด้วยแรงดันไฟฟ้า กระแสไฟฟ้า ข้อมูลจำเพาะของตัวเชื่อมต่อ ระยะควบคุม ปริมาณ และรายละเอียดการใช้งานที่คุณต้องการ ข้อกำหนดทางเทคนิคที่ชัดเจนช่วยให้ซัพพลายเออร์แนะนำโซลูชันที่เหมาะสมยิ่งขึ้น และลดปัญหาความเข้ากันได้ก่อนการผลิต
